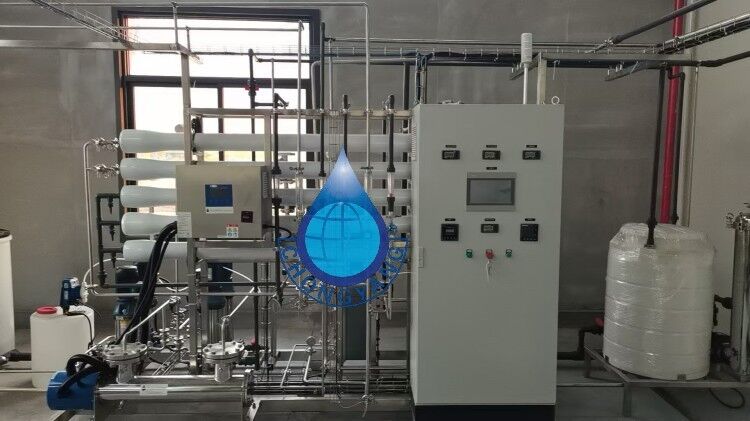

Apparecchiature per la produzione di semiconduttori, microchip e display a schermo piatto.
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CHONGYANG |
| Certificazione: | ISO ,CE |
| Numero di modello: | CY-UP -10000L/H |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Secondo lo standard di esportazione |
| Tempi di consegna: | Con 30-40 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 100 set/mese |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | Pianta del RO | Capacità: | 10000L/H-100000L/H |
|---|---|---|---|
| Materiale: | Acciaio inossidabile 304, 316L UPVC | RO Membrana: | Doppio RO, singolo RO |
| Serbatoio dell'acqua: | Serbatoio di acqua crudo, serbatoio di acqua del RO, serbatoio di acqua medio | PR-trattamento: | filtro da Multi-medium, filtro a carbone attivo, emolliente |
| Marchio pompa: | Grundfos, CNP | Materiale dell'alloggio del RO: | SS, FRP |
| Resistività: | 18.2 MΩ·cm | Valvola: | Valvola a farfalla |
Descrizione di prodotto
Specifiche dettagliate per apparecchiature per acqua ultrapura (UPW) di grado elettronico
L'attrezzatura Ultrapure Water (UPW) di livello elettronico è progettata per produrre acqua della massima purezza, fondamentale per la produzione di semiconduttori, microchip e display a pannello piatto.Il sistema deve raggiungere in modo affidabile una resistività di18.2 MΩ·cma 25°C e hanno livelli estremamente bassi di ioni, particelle, batteri e COT.
1Capacità (tasso di flusso)
Il...portataLa dimensione di un sistema UPW è altamente personalizzabile in base alle esigenze dei fabbricanti.
-
Intervallo standard:
-
Flusso di ricircolazione:50 m3/h 200 m3/h (220 880 GPM)
-
Flusso di riconversione:10 m3/h 100 m3/h (44 440 GPM)
-
2Specificità principali
| Parametro | Specificità | Scopo / motivazione |
|---|---|---|
| Qualità finale dell'acqua | ||
| Resistenza | 18.2 MΩ·cma 25°C | Misura la purezza ionica, il massimo teorico. |
| TOC (Carbonio organico totale) | < 1 ppb (μg/l) | Previene la contaminazione organica sui wafer. |
| Conteggio di particelle (≥ 0,05 μm) | < 100 / litro | Elimina i difetti nei circuiti su scala nanometrica. |
| Silice (SiO2) | < 0,1 ppb | Preforma strati isolanti di ossido. |
| Bacteria | < 0,01 CFU/ ml | Previene biofilm e contaminazione microbica. |
| Componenti di sistema | ||
| Pre-trattamento | Filtri multimediali, filtri al carbonio, addolcitori | Rimuove i solidi in sospensione, il cloro e gli organici. |
| Purificazione primaria | RO a doppio passaggio (osmosi inversa) | Rimuove > 99% di sali e sostanze organiche disciolte. |
| Polizione | EDI (elettrodeionizzazione) | Eliminazione continua e senza sostanze chimiche degli ioni residui. |
| Finitura polacca | Lampada UV (185nm & 254nm), DI di lucidatura a letto misto | I raggi UV a 185 nm ossidano gli organici; la lucidatura finale garantisce 18,2 MΩ·cm. |
| Distribuzione | Ciclo di ricircolazione continua con filtri da 0,1 μm | Mantiene la purezza al momento dell'uso e previene la ricrescita batterica. |
3. Materiali di costruzione
La scelta dei materiali è fondamentale per evitare che il sistema stesso diventi fonte di contaminazione.
-
Fabbricazione di tubi e accessori: PVDF (polyvinylidene fluoride)è lo standard industriale per il circuito ad alta purezza.316L di acciaio inossidabile.(Elettropolitto, a basso tenore di carbonio) è utilizzato per serbatoi e alcuni componenti di pretrattamento.
-
Valvole: Valvole di diaframma PVDFoValvole in PP (polipropilene)sono standard per ridurre al minimo le gambe morte e la contaminazione.
-
Pompe: Acciaio inossidabile (316L)con sigilli di alta qualità.
-
Strumentazione:Tutte le parti bagnate devono essere compatibili (ad esempio PVDF, PFA, 316L SS) per evitare la lisciviazione.
4. Consumo di energia
Il...potenzaLa maggior parte dei consumatori di energia sono le pompe a rotazione ad alta pressione e le lampade UV.
-
Distanza tipica: 50 kW 500 kW
-
Un sistema di piccole dimensioni (10 m3/h) può richiedere circa 50-100 kW.
-
Un sistema di grandi dimensioni (100 m3/h) può richiedere 300-500 kW o più.
-
Riassunto:
Un18.2 MΩ·cm Sistema di acqua ultrapuraIl sistema di purificazione è complesso e composto da più fasi.portatae parametri estremi di qualità dell'acqua per l'inerteMateriali PVDFe sostanzialepotenzaLe nuove tecnologie sono progettate per soddisfare le esigenze di purezza dell'industria elettronica, garantendo un elevato rendimento produttivo e prestazioni dei prodotti.
