Sistema di Preparazione Soluzione Chiavi in Mano 3000L con Serbatoio SS316L (Conformità GMP, Integrazione Completa del Processo)
Dettagli:
| Luogo di origine: | Cina |
| Marca: | CHONGYANG |
| Certificazione: | ISO,CE |
| Numero di modello: | CY-SPS-500L |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | scatola di legno standard di esportazione |
| Tempi di consegna: | 15 giorni |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100 set/mese |
|
Informazioni dettagliate |
|||
| Capacità: | 300 L / 500 L / 1000 L / 2000 L / 3000 L / Personalizzato | Materiale: | SS316L (parti a contatto con il prodotto), SS304 (telaio) |
|---|---|---|---|
| Finitura superficiale: | Ra interno ≤0,4μm, esterno opaco/lucido | Sistema di controllo: | Controllo automatico PLC con touch screen (Siemens/Schneider opzionale) |
| Funzione: | Camicia di miscelazione, riscaldamento e raffreddamento, sistema di pulizia CIP/SIP | Applicazione: | Settore farmaceutico/biofarmaceutico/cosmetico/alimentare |
Descrizione di prodotto
Sistema di preparazione della soluzione chiavi in mano 3000L con serbatoio SS316L
Introduzione
IlSistema di preparazione della soluzione 3000L chiavi in manoè progettato per la preparazione di liquidi su larga scala con integrazione completa del processo, costruzione igienica SS316L, controllo automatico e pulizia e sterilizzazione centralizzate.
Il sistema combina dosaggio, miscelazione, circolazione, riscaldamento, raffreddamento, filtrazione, stoccaggio, CIP, SIP e distribuzione delle materie prime in una soluzione di ingegneria coordinata.
Dalla progettazione iniziale dei processi e dalla fabbricazione delle attrezzature al supporto all'installazione e alla messa in servizio, l'approccio chiavi in mano riduce le interfacce del progetto, migliora l'efficienza dell'esecuzione,e supporta una produzione stabile a lungo termine.

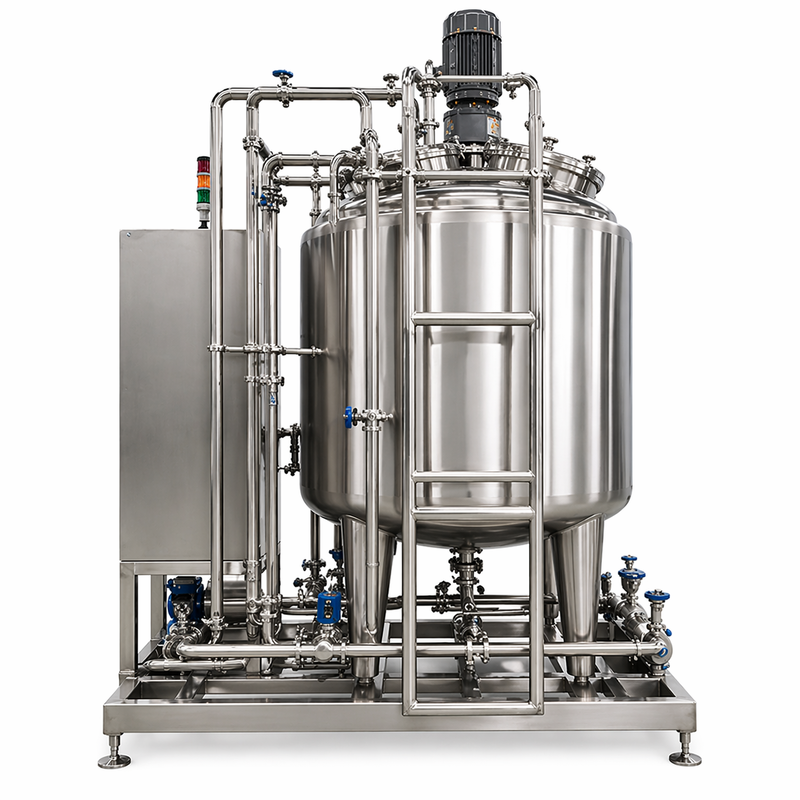

Visualizzazione del prodotto
Il sistema di preparazione delle soluzioni chiavi in mano da 3000L è una piattaforma di lavorazione integrata progettata per la formulazione di grandi lotti di liquidi, la miscelazione, il controllo della temperatura, la filtrazione, lo stoccaggio, la pulizia,sterilizzazione, e distribuzione dei prodotti.
I componenti in contatto con il prodotto sono fabbricati con:Acciaio inossidabile SS316L, mentre le strutture esterne e le parti senza contatto possono essere fabbricate in SS304.
Il sistema può supportare sia la produzione a serie che il funzionamento semicontinuo.
La sua struttura modulare, montata su un pattinetto, semplifica l'assemblaggio in fabbrica, i test FAT, la spedizione, l'installazione, la messa in servizio e la futura manutenzione.
Industria delle applicazioni
Processo di produzione

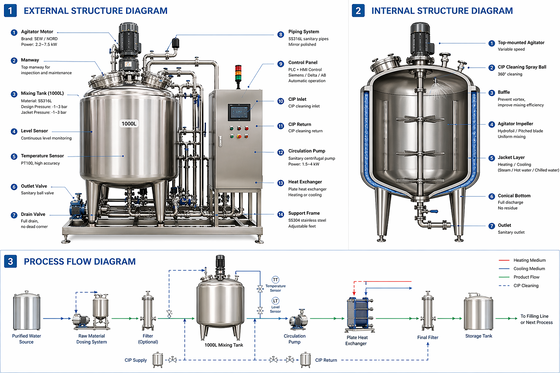

Il seguente flusso di processo mostra le principali fasi di un tipico sistema di preparazione chiavi in mano di 3000L.
L'acqua e le materie prime vengono introdotte attraverso un sistema di dosaggio automatizzato. L'agitatore e il circuito di circolazione mantengono la miscelazione uniforme, mentre la giacca controlla la temperatura del processo.il prodotto è trasferito allo stoccaggio e alla distribuzioneI sistemi CIP e SIP integrati supportano la pulizia automatica e la sterilizzazione delle attrezzature di processo e dei tubi.
Caratteristiche e vantaggi
Ingegneria, produzione, collaudo, supporto all'installazione e messa in servizio.
Costruzione igienica per la lavorazione di liquidi di alta purezza.
Combina dosaggio, miscelazione, circolazione, filtrazione, stoccaggio, CIP e SIP.
Controllo automatico centralizzato, allarmi, ricette e monitoraggio dei processi.
Supporta la pulizia automatica e la sterilizzazione del sistema.
Fornisce una gestione controllata della temperatura del lotto.
Adatto per la produzione a batch e semicontinua di grandi volumi.
Semplifica l'assemblaggio, i test FAT, il trasporto e l'installazione sul sito.
Specifiche tecniche
| Articolo | Specificità |
|---|---|
| Capacità nominale | 3000 litri |
| Materiale in contatto con il prodotto | SS316L |
| Materiale esterno | SS304 |
| Finitura della superficie interna | Ra ≤ 0,8 μm; Ra ≤ 0,6 o 0,4 μm facoltativo |
| Tipo di miscelazione | Agitatore sanitario montato in cima |
| Velocità di miscelazione | 0 ′ 60 rpm, regolabile |
| Riscaldamento / raffreddamento | Serbatoio con giacca |
| Sistema di controllo | PLC completamente automatico con interfaccia HMI touchscreen |
| Sistema di pulizia | CIP integrato |
| Sistema di sterilizzazione | SIP integrato, soggetto a requisiti di utilità e di processo |
| Pressione di lavoro | 0 ‰ 0,3 MPa, a seconda della progettazione finale del recipiente |
| Temperatura di progetto | -10°C a 120°C |
| Fornitore di energia | 380V, 50/60 Hz, personalizzabile |
| Installazione | Installazione modulare/slit-mounted |
| Base di progettazione | Progettazione igienica orientata alle GMP e gestione della qualità ISO |
Le specifiche finali dipendono dalle proprietà del prodotto, dalla viscosità, dalla precisione del dosaggio, dal tempo di miscelazione, dalla temperatura del processo, dal grado di filtrazione, dal metodo di pulizia, dal metodo di sterilizzazione e dall'URS del cliente.
Configurazione standard
| Componente | Descrizione |
|---|---|
| Serbatoio di miscelazione | Contenitore SS316L da 3000L con manuale sanitario e connessioni di processo |
| Agitatore | Miscelatori a velocità variabile montati in cima |
| Sistema di dosaggio | Alimentazione automatizzata con acqua e materie prime |
| Sistema della giacca | Giubbotti di riscaldamento e raffreddamento |
| Pannello di controllo | PLC, HMI touchscreen, allarmi, ricette e blocchi |
| Sistema CIP | Unità di pulizia automatica con sistema di circolazione e ritorno |
| Sistema SIP | Disposizione della sterilizzazione a vapore in base ai requisiti del processo |
| Valvole | Valvole di diaframma sanitarie, manuali o pneumatiche |
| Tubi | Tubi igienici SS316L con sistema di drenaggio |
| Pompe | Pompe per la circolazione sanitaria, per il trasferimento e per la CIP |
| Unità di filtrazione | Filtrazione a cartuccia o a membrana in base ai requisiti del prodotto |
| Strumentazione | Temperatura, pressione, livello, flusso e strumenti opzionali a cella di carico |
| Slitto e telaio | Struttura di supporto integrata in acciaio inossidabile |
Portata del progetto chiavi in mano
Configurazioni opzionali
Applicazioni tipiche del progetto
Un sistema chiavi in mano da 3000 litri ha migliorato l'efficienza della produzione integrando dosaggio, miscelazione, filtrazione, stoccaggio e pulizia in un processo automatizzato.
L'integrazione completa dei processi ha ridotto l'operazione manuale, migliorato la ripetibilità dei lotti e supportato una qualità del prodotto stabile.
Norme di progettazione e documentazione
- Principi di progettazione igienica basati sulle BCP
- ISO 9001 Gestione della qualità
- SS316L costruzione di contatto prodotto
- Apparecchi sanitari e condotte idrauliche
- Certificati di materiali e registrazioni delle finiture superficiali
- Registrazione delle prove di saldatura, passivazione e pressione
- Documentazione facoltativa DQ, IQ, OQ e FAT
- Supporto documentale facoltativo della FDA e dell'OMS
Domande frequenti
L'ambito di applicazione può includere la progettazione dei processi, la produzione di attrezzature, l'integrazione degli skid, la programmazione PLC, FAT, la guida all'installazione, la messa in servizio, la formazione e la documentazione.
Il sistema può essere dotato di PLC e controllo HMI touchscreen per dosaggio, miscelazione, riscaldamento, raffreddamento, filtrazione, CIP, SIP, allarmi e ricette.
La capacità, la struttura del serbatoio, il metodo di miscelazione, la filtrazione, l'automazione, la pulizia, la sterilizzazione e la disposizione dei tubi possono essere personalizzati in base al processo.
Possono essere inclusi CIP e SIP integrati, ma la configurazione finale dipende dai requisiti del prodotto, dalle utilità disponibili e dalla strategia di pulizia e sterilizzazione richiesta.
Sì, può essere fornita una guida per l'installazione, la messa in servizio, la formazione degli operatori e il supporto tecnico post-vendita.
Perché scegliere CHONGYANG WATER?
Acqua di Chongyangfornisce sistemi di preparazione di liquidi personalizzati, sistemi di miscelazione, serbatoi sanitari, sistemi CIP/SIP, sistemi di stoccaggio e distribuzione e sistemi di processo chiavi in mano completi.
Cerchi un sistema completo di preparazione di soluzioni chiavi in mano da 3000L?
Condividere il tipo di prodotto, la capacità del lotto, la viscosità, il processo di miscelazione, i requisiti di dosaggio, le condizioni di riscaldamento e raffreddamento, il grado di filtrazione, la strategia CIP / SIP, le utilità,e requisiti di automazione con il nostro team di ingegneri.
CHONGYANG WATER può preparare un progetto di processo personalizzato, configurazione delle attrezzature, P&ID, layout, proposta tecnica e preventivo commerciale per il vostro progetto.
